지오메트리 요소중, 점이 갖는 어트리뷰트의 데이터값을 리턴하는 point 함수에 대해서 알아보자.

Posted: May 7, 2018
Version: Houdini 16.5

Point VEX Function

point() 함수는 해당하는 점의 특정 어트리뷰트 의 데이터값을 돌려준다.

point() 함수의 기본형태는 다음과 같다.

point(a, b, c)



각각의 인자는 다음과 같은 역할을 한다.

a: 어트리뷰트를 얻으려는 대상 지오메트리

b: 얻으려는 어트리뷰트 이름

c: 어트리뷰트를 얻으려는 지오메트리의 점번호



괄호안에 각 인자들의 타입 은 다음과 같다.

인자 a 는 Wrangle 노드의 인풋번호이므로 Integer 타입을 기대한다.

인자 b 는 어트리뷰트 이름이므로 String 타입을 기대한다.

인자 c 는 Point Number 이므로 Integer 타입을 기대한다.


Point 함수 예제

point() 함수를 이용해서 스피어를 그리드 점들 위에 번갈아 위치시켜 보자.

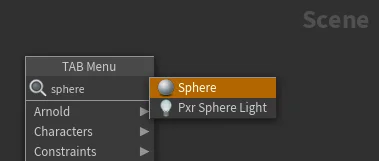

후디니를 열고 /obj 에 스피어 지오메트리를 하나 만든다.




만들어진 'sphere1' 노드를 더블클릭하여 Geometry 레벨로 들어간다.

Grid SOP, Attribute Wrangle SOP 을 하나씩 만들고 다음과 같이 연결해 준다.

 연결한 뒤에는 'attribwrangle1' 노드의 Display Flag 를 선택한다.

연결한 뒤에는 'attribwrangle1' 노드의 Display Flag 를 선택한다.



Wrangle 노드와 같이 여러개의 인풋을 연결할 때는 그 순서에 주의한다.

스피어의 위치를 변화시키는게 목적이므로 'sphere1' 노드를 첫번째 인풋에 연결한다.

그리드는 어트리뷰트 참조만 하기때문에 'grid1' 노드는 두번째 인풋에 연결한다.



아직 VEX 를 입력하지 않았기 때문에 스피어는 어떤 변화도 없다.

 'grid1' 노드의 Template Flag 를 선택해서 같이 보도록 한다.

'grid1' 노드의 Template Flag 를 선택해서 같이 보도록 한다.



'attribwrangle1' 노드의 VEXpression 란에 다음과 같이 VEX 를 입력한다.

 VEXpression 칸에 입력하는 동안은 결과를 볼수 없다. 마우스 커서를 VEXpression 칸 밖으로 이동시켜 클릭해야 입력된 VEX 가 적용된다. 바로 결과를 볼 수 있는 단축키는 Ctrl + Enter 이다.

VEXpression 칸에 입력하는 동안은 결과를 볼수 없다. 마우스 커서를 VEXpression 칸 밖으로 이동시켜 클릭해야 입력된 VEX 가 적용된다. 바로 결과를 볼 수 있는 단축키는 Ctrl + Enter 이다.

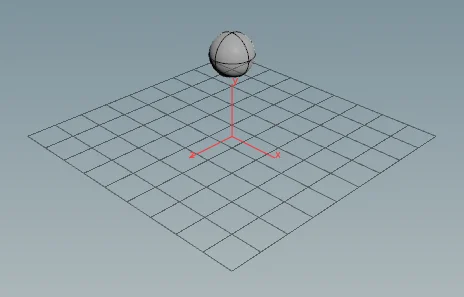

그 결과, 스피어의 위치가 그리드의 0번 점 위치로 옮겨진다.






이제 VEX 코드를 한문장씩 차근차근 보도록 하자.



vector pos = point(1, "P", 0);

point() 함수 첫번째 인자로 쓰인 1은 'attribwrangle1' 노드의 인풋번호를 뜻한다.

인풋번호는 0부터 시작하므로 1은 두번째 인풋인 'grid1' 노드를 말한다.

즉, 어트리뷰트를 참조할 대상이 그리드인 것이다.



두번째 인자 "P" 는 그리드가 가진 어트리뷰트들 중, 위치값(P) 을 참조한다는 뜻이다.

참고로, 그리드는 현재 P 이외에는 어떤 어트리뷰트도 갖고 있지 않다.



세번째 인자는 그리드 100개의 점들중 0번 점의 P 값을 돌려달라는 뜻이다.

그리고 이 리턴값을 'pos' 라는 vector 타입 변수 에 할당하였다.

참조하려는 어트리뷰트(P) 가 벡터이므로 변수 'pos' 의 타입도 vector 로 정해준 것이다.



@P = pos;

스피어의 위치 'P' 어트리뷰트 값에 위에서 만든 'pos' 변수를 대입했다.

이와 같이, 변수는 VEX 안에서 원할 때마다 불러져 쓰일 수 있다.

결과적으로 스피어는 그리드 0번 점 위로 위치하게 된다.



VEX 코드를 다음과 같이 고친다.

point() 함수 세번째 인자에 0 대신 @Frame 을 넣었다.

vector pos = point(1, "P", @Frame);
@P = pos;



@Frame 은 후디니에서 지정된(Reserved) 어트리뷰트들 중 하나이다.

@Frame 은 글로벌 변수 $F 와 똑같이 현재 프레임 번호를 리턴한다.

이처럼 함수 인자에 고정이 아닌 변하는 수(@Frame) 가 쓰이면 그 함수가 리턴하는 값도 변하게 된다.



플레이를 해 본다.

다음과 같이 스피어가 그리드 점 위치를 차례대로 옮겨 다닌다.



그 원리는 다음과 같다.

Frame 1 에서 스피어 위치 = 그리드 (@Frame)번 점의 P = 그릳드 1번 점의 P
Frame 2 에서 스피어 위치 = 그리드 (@Frame)번 점의 P = 그리드 2번 점의 P
Frame 3 에서 스피어 위치 = 그리드 (@Frame)번 점의 P = 그리드 3번 점의 P
...
Frame 99 에서 스피어 위치 = 그리드 (@Frame)번 점의 P = 그리드 99번 점의 P
현재 그리드의 마지막 점 번호가 99 이기 때문에 Frame 100 부터는 참조할 수 있는 점이 없게 된다. 이 경우 point() 함수는 0 을 리턴하기 때문에 스피어는 원점에 위치하게 된다.
