HOUDINI SPREADSHEET

지오메트리 요소들의 모든 정보가 일일히 담겨있는 Geometry Spreadsheet 에 대해서 알아보자.

Posted: June 22, 2018
Version: Houdini 16.5

Geometry Spreadsheet 이란?

Geometry Spreadsheet 은 지오메트리 요소 들의 모든 정보가 일목요연하게 정리된 차트이다.

모든 정보란 어트리뷰트 이름과 그 데이터값, 그룹 이름과 소속여부 등을 말한다.

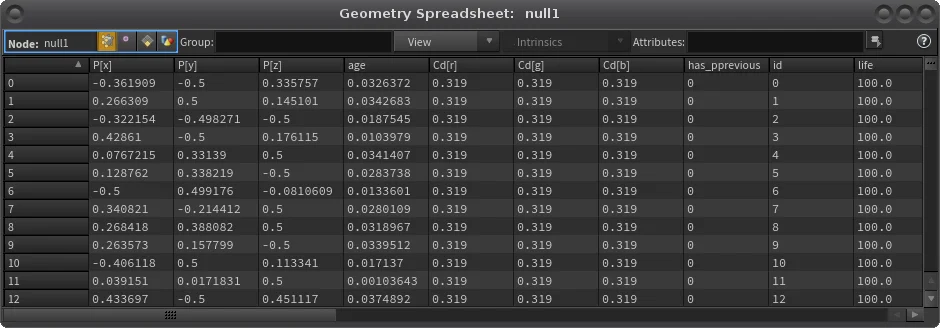

 Geometry Spreadsheet 윈도우

Geometry Spreadsheet 윈도우



이전강좌에선 어트리뷰트 이름만 확인했지만 여기선 실제 데이터값이 확인 가능하다.

각 점마다 또는 면마다 할당된 어트리뷰트 값을 그때그때 확인할 수 있다.

이러한 빠른 피드백은 작업이 잘못된 경우, 문제해결을 빠르게 해준다.

Spreadsheet 에는 후디니의 진정한 파워와 매력이 숨어 있다.


Geometry Spreadsheet 윈도우

Spreadsheet 윈도우를 여는 방법은 다음 두가지가 있다.



1. 각 노드별 메뉴에서 열기

네트워크뷰에서 원하는 노드위에서 우클릭하면 나타나는 메뉴에서 Spreadsheet 을 선택한다.




이 방식은 Spreadsheet 정보가 처음에 우클릭한 노드에 고정된다.

즉, 다른 노드를 선택해도 열린 Spreadsheet 윈도우는 우클릭한 노드까지의 정보만을 보여준다.



2. 패인(Pane) 에서 열기

씬뷰, 파라미터뷰, 네트워크뷰 든 상관없이 뉴탭(+) 아이콘을 클릭해서 Geometry Spreadsheet 을 선택한다.




이 방식은 Spreadsheet 정보가 어떤 노드에도 고정되지 않는다.

즉, Spreadsheet 윈도우는 노드를 선택할 때마다 해당 노드까지의 정보를 바꿔가며 보여준다.


Geometry Spreadsheet 디스플레이

우선, Spreadsheet 윈도우 위쪽에는 정보를 나타내고 있는 해당 노드의 이름이 나타난다.

그 옆에 아이콘은 지오메트리 어떤 요소의 데이터를 보여줄 것인지 결정한다.




4개의 아이콘은 차례대로 다음과 같은 의미이다.

Points: 점이 가진 어트리뷰트, 그룹 등을 디스플레이 한다.

Vertices: 버택스가 가진 어트리뷰트, 그룹 등을 디스플레이 한다.

Primitives: 면이 가진 어트리뷰트, 그룹 등을 디스플레이 한다.

Detail: 디테일이 가진 어트리뷰트 등을 디스플레이 한다.

Detail 은 엄연히 따지면 지오메트리 요소가 아니므로 그룹에 속할 수 없다. 디테일은 쉽게 말해서 해당 노드를 대표하는 하나의 총체적인 정보체이다. 디테일에 관한 예제는 다른 강좌에서 다루고 여기서는 가볍게 읽고 넘어가도록 한다.



Spreadsheet 윈도우 왼쪽에는 지오메트리 요소별로 각각의 번호를 보여준다.

이들 번호는 항상 0부터 시작한다는 사실을 명심한다.




이때, 4개의 아이콘마다 다른 의미의 번호가 된다.

Points 아이콘 선택시: 점번호(Point Number) 가 된다.

Vertices 아이콘 선택시: 버택스번호(Vertex Number) 가 된다.

Primitives 아이콘 선택시: 면번호(Primitive Number) 가 된다.

Detail 아이콘 선택시: 셀수 없는 대상이므로 번호가 디스플레이 되지 않는다.



Spreadsheet 윈도우 중간 부분은 요소별 어트리뷰트의 이름/데이터값 또는 그룹의 이름/소속여부값 등을 보여준다.

왼쪽에 있는 요소번호마다 해당 정보가 차례대로 한줄씩 오른쪽으로 디스플레이 된다.
