HOUDINI NODE INFORMATION

노드마다 갖는 여러가지 유용한 정보를 한눈에 파악할 수 있게 해주는 Node Information 에 대해서 알아보자.

Posted: June 25, 2018
Version: Houdini 16.5

Node Information 이란?

Node Information 이란 말 그대로 노드(Node) 의 정보(Info) 이다.

노드 정보창은 해당 노드의 특성과 지오메트리의 상태를 잘 파악하도록 도와준다.

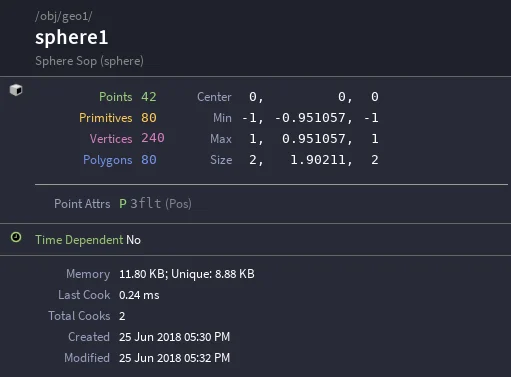

 Node Information 윈도우

Node Information 윈도우


Node Information 윈도우

Node Information 을 오픈하는 방법에는 다음 두가지가 있다.



1. 각 노드별 메뉴에서 열기

원하는 노드위에서 우클릭하면 나타나는 메뉴에서 Show Node Information 을 선택한다.

이 방식은 노드 정보창이 따로 열리면서 닫을때까지 고정시켜 준다.

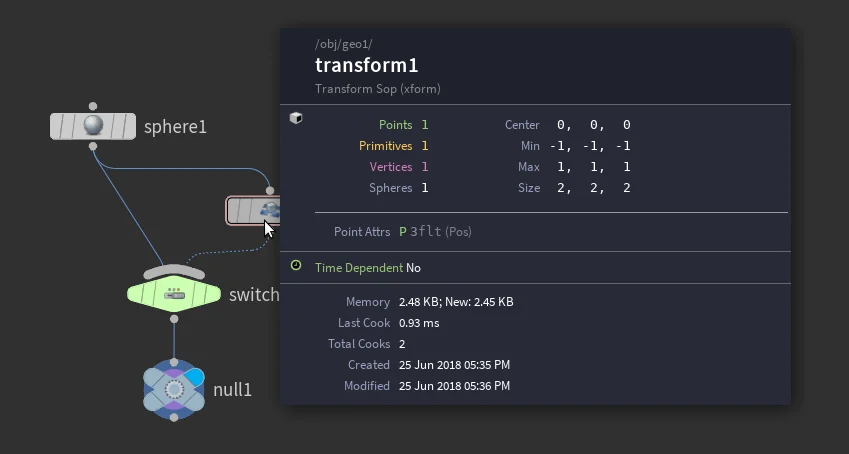

2. 마우스 중간버튼으로 열기

원하는 노드위에서 마우스 중간버튼을 누르고 있으면 노드 정보창이 팝업되어 나타난다.

이 방식은 마우스 중간버튼을 놓는 순간 노드 정보창이 사라진다.

필자는 노드 정보창이 좀더 즉각적으로 팝업되는 두번째 방식을 선호한다.

Node Information 디스플레이

이 노드 정보창은 네트워크뷰의 레벨에 따라 디스플레이에 차이가 있다.

여기서는 노드 정보창의 의미가 가장 큰 지오메트리(SOP) 레벨을 기준으로 설명한다.



노드 정보창 맨 위에는 노드 자체에 대한 설명이다.




노드 경로(Node Path): 해당 노드가 위치한 경로 (위 그림, "/obj/geo1/sphere1")

노드 이름(Node Name): 해당 노드의 이름 (위 그림, "sphere1")

노드 종류(Node Type): 해당 노드의 종류/타입 (위 그림, Sphere SOP)

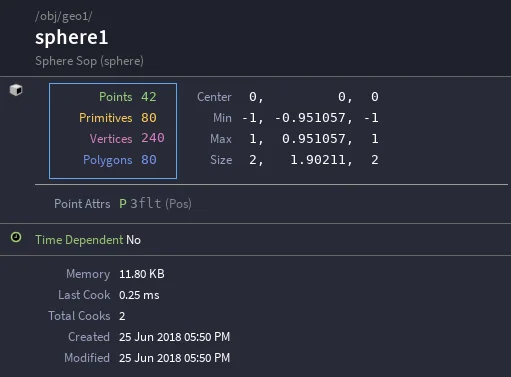

다음은 해당 노드까지의 지오메트리 요소별 개수들을 나타낸다.




Points: 지오메트리 점 개수 (위 그림, 42개)

Primitives: 지오메트리 면 개수 (위 그림, 80개)

Vertices: 지오메트리 버택스 개수 (위 그림, 240개)

Polygons: 지오메트리 폴리곤 개수 (위 그림, 80개)

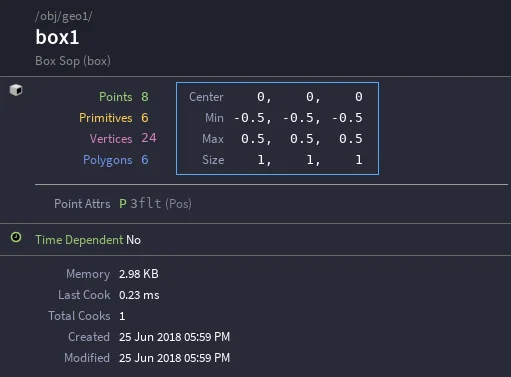

다음은 해당 노드까지의 바운딩 박스 정보를 보여준다.




Center: 바운딩 박스 중간점의 World 좌표값 (위 그림 0, 0, 0)

Min/Max: 바운딩 박스 최저/최고 점의 World 좌표값 (위 그림 -0.5,-0.5,-0.5 / 0.5, 0.5, 0.5)

Size: 바운딩 박스의 각 축별(XYZ) 사이즈 (위 그림 1, 1, 1)

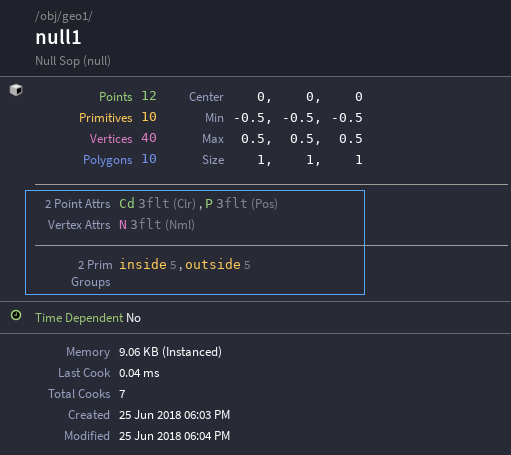

마지막으로 해당 노드까지의 어트리뷰트그룹 정보를 보여준다.

이는 어디까지나 어트리뷰트의 이름과 타입, 그룹의 이름 등의 제한적인 정보이다.

점마다 또는 면마다 어트리뷰트에 할당된 데이터값과 그룹에 속하는지 여부를 구체적으로 확인하고자 할때는 다음 강좌에서 이어지는 Geometry Spreadsheet 을 이용해야 한다.
