HOUDINI 노드

후디니 모든 작업의 기본이 되는 노드에 대해서 알아보자.

Posted: July 3, 2018
Version: Houdini 16.5

노드(Node) 란?

후디니에서 각각의 노드는 특정 기능을 수행하는 연산자(Operator) 이다.

이러한 노드는 후디니 모든 작업의 기본이 된다.




각 노드는 인풋(Input) 과 아웃풋(Output) 을 가진다.

노드들끼리 서로 인풋과 아웃풋을 연결해 나가면서 작업하게 된다.



이러한 의미에서 후디니는 프로시주얼(Procedural) 워크플로우(Workflow) 이라고 한다.

작업자가 행하는 모든 히스토리를 노드들이 기억하기 때문에 수정이 용이하다.

다른 3D 툴에서 수정하려면 Undo 와 같은 기능으로 과거로 돌아가서 또 거기서 시작해야 한다.

후디니에서는 인풋 노드를 수정하면 그 결과물이 즉각적으로 반영되어 보여진다.


노드(Node) 의 종류

후디니 노드는 작업하는 장소(레벨) 에 따라 다음과 같이 나뉜다.



Surface 노드(SOP): Geometry 레벨에 있는 노드들

VOP/VEX 노드(VOP): VEX Builder 레벨에 있는 노드들

Particle 노드(POP): Particles 레벨에 있는 노드들

Dynamics 노드(DOP): Dynamics 레벨에 있는 노드들

Render 노드(ROP): Outputs 레벨에 있는 노드들

Shaders 노드(SHOP): Shaders 레벨에 있는 노드들

Channel 노드(CHOP): Motion FX 레벨에 있는 노드들

Compositing 노드(COP): Compositing 레벨에 있는 노드들

Object 노드: Scene 레벨에 있는 노드들

독학.NET 홈페이지 상단에는 이러한 레벨에 따라 메뉴가 구성되어 있다. 위의 내용은 각 메뉴의 인트로 페이지에서 자세히 다루므로 여기에서는 간단하게 읽고 넘어가도록 한다.

노드(Node) 의 특징

후디니의 모든 노드는 각각 다음 3가지 구성요소를 갖는다.

이번 시간에는 다음 스피어 노드를 예로 설명한다.




1. 노드 이름(Node Name)

해당 노드의 이름을 말한다.

위에서 스피어 노드의 이름은 "sphere1" 이다.

노드 이름은 원한는데로 수정이 가능하다.




2. 노드 경로(Node Path)

해당 노드가 위치한 경로를 말한다.

위에서 스피어 노드의 경로는 "/obj/geo1/sphere1" 이다.

경로 끝에는 그 노드의 이름(sphere1) 으로 마무리한다.

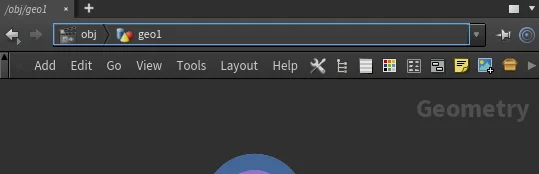

노드 경로는 네트워크뷰 상단에 있는 Path Bar 를 통해서 알 수 있다.




3. 노드 타입(Node Type)

해당 노드의 종류 또는 타입을 말한다.

밑의 스피어 노드의 타입은 Sphere SOP 이다.

노드 타입은 Node Information 을 통해서 알 수 있다.

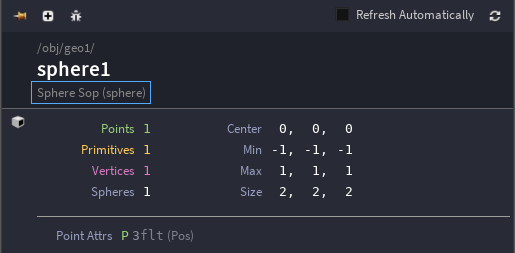

 'sphere1' 노드 정보창

'sphere1' 노드 정보창
